Madmapper 是ㄧ套方便控制3D投影的軟體，現在他也可以控制燈光？它是怎麼工作的呢？我們將解釋它的控制模式以及控制LED軟燈條細節 與MadMapper 新的 Madlight 技術。對於這項技術，我們將介紹新的驅動器材。然後我們將看到一個簡單的LED軟燈條安裝後的 “The Cave” 安裝細節為例子。
The Cave 示範影片
注意：
本教程的重點是利用Madmapper軟體讓 LED軟燈條透過音樂來發光，另外也可以透過本課程使用MadLight控制任何DMX512兼容設備。
注意聲明：
在家使用這項教學工作與這項電子設備需要具備ㄧ些知識，以避免出現問題或是危險的事故。雖然實現這種安裝不需要交流電源，不過簡單的接線規則還是由認證的水電工陪同才會更加安全。用於大功率的 LED 低電壓不會致命，但還是有危險性存在。不小心接電照成短絡可能引起火災。
技術說明
這項技術需要透過 MadMapper，我們來介紹需要的相關配備與配件吧。
下面是相關配備列表：
LED STRIPS 軟燈條
它們可以容易地用作背光代替熒光管，然而它們也具有更長的壽命和消耗更少的功率，最重要是它們費用便宜以，從家居裝飾藝術裝置。
LED軟燈條可以在普通LED的顏色（白色，藍色等）它配備了RGB LED，以能夠重現不同的顏色。他們各有不同的LED密度（常見的值是每米30或60的LED），電壓和額定功率。它們通常可以在5米捲軸中找到並切斷，以滿足期望的長度。除了個別的LED，它們已經配備有電流限制電阻器，所以把它們連接到一個直流電源足以照亮他們滿功率。需要注意的是常見的LED條具有其所有的LED連接在一起（通常由3個LED組），因此，使單獨控制它們需要被切割和分開的有線區段。
屬性：
*額定電壓。
*最大電流消耗。
*固定色或RGB （ 這會影響所需要的軌道數量 ）。
*需要燈光 Solo 可以控段數。
全電壓電源供應器 POWER SUPPLY
電源
LED軟燈條直流電壓下工作。它們通常需要12V或24V到全亮度來供電。因此，我們將需要連接到電網以輸出直流電壓以足夠的電流的 AC-DC 電源點亮所有的LED軟燈條。 該電源需要有足夠的電源點亮所有的LED軟燈條。檢查你的燈條規格找到電流消耗（通常每米提供）。然後由您計劃使用燈條的總長度乘以。如果結果是比電源能夠提供更高的，你需要一個更大的電源或再添購一個電源供應器。它可以使用一個電源每個LED調光器。如果你使用很多通道，每個通道的電流也可以共享多個LED調光器之間的電源。建議選擇品質電源，最好有溫度和短路保護。對於大的設置，具有功率因數校正電源（PFC）是一個不錯的選擇，以避免干擾主電源和減少與其他設備衝突。屬性：
*輸入電壓（110V或220V，如果沒有自動切換）
*輸出電壓（必須與LED燈帶和LED調光器規格）
*最大功率或電流（可以從其他推導）
LED dimmers 調光器
昏暗的LED軟燈條，我們不能只改變直流電壓來降低LED的閃爍強度。 LED的電壓閾值下LED軟燈條是不會打開。因此，常見的LED閃爍是快於人眼能理解他們切換，然後關閉，然後再打開速度非常快，其實。因此，我們將無法看到他們閃爍，並且我們將只注意到強度的變化。電，這是被稱為脈衝寬度調製（PWM）。
需要注意的是固有的LED技術和PWM控制，我們將不能夠讓光的實現非常暗的亮度。 LED本身不具備強度的線性曲線功能，所以當他們都亮起時，必須透過 LED 調光器來產生非線性的PWM亮度曲線補償。
LED調光器本身不配備輸出保險絲。這不是一個大問題，當你的光源在短路的情況下沒有安全性。如果發生這種情況，輸出可能會被破壞。
你也可以在網路上在額外添購保險絲，如果你想要有更多的安全性，但由於本專案在燈光數量過多，多軌道輸出電流可能添購保險絲可能造成成本過高。所以在沒有貼夠保險絲的情況下你也可以經常檢查歐姆表，以防止短路的連接！
屬性：
*輸出數
*最大電流為整個設備
*按最大輸出電流
DMX512 PROTOCOL 網路通訊工具
DMX512是在劇院和現場表演用來發送舞台裝置的訊號（ 或燈光的位置器材號碼 / 顏色 / 強度 ）所以研發的網路通訊裝置“ Protocol 連線協議 ”。簡稱 DMX。DMX有512個通道，它們從DMX網路發射器發送訊號到光陣列數據，每秒多次。所有的燈具收到全陣列，需要分配一個數字地址，讓燈光知道要使用的值。例如，我們經配置處理訊號10，經由4輸出到調光器組件的情況下，它將使用DMX的陣列的通道10，用於它的第一輸出，通道11的其第二輸出等的值的值直到通道13。DMX的標準連接線是5針XLR接頭，此接頭不同於玩音樂的3針XLR接頭。( 須注意 )
USB – DMX512 INTERFACE
DMX512允許發送訊號或從電腦接收DMX512訊號。 我們必須透過 Madmapper 軟體透過 DMX512這個橋樑來輸出的燈光強度訊息到LED調光器。 請注意：
你必須使用MadMapper 軟體版本1.4含以上才能支援DMX512 USB硬體歐，他的優點是不需要安裝驅動程式而且不需要外接任何外接電源，只需要USB線材和5針XLR線材。不過缺點就是你只能工作在DMX512環境底下。
ART-NET INTERFACE
Art-Net 是DMX512協議的通訊網路基地台。它能夠在區域網路上執行。它可用於區域網路以及路由器（ 網路集線器 ）輕鬆插上網路線可以遠端操控燈光。
在這個專案，我們將會使用ㄧ個軌道傳送訊號到Art-Net上再透過網路傳送給 DMX Interface。如前文所述LED Dimmers 調光器使用DMX Protocol 協議來接收燈光強度的訊息。MadMapper 軟體就能夠使用 Air-Net Protocol 來發送的燈光訊息。
理論

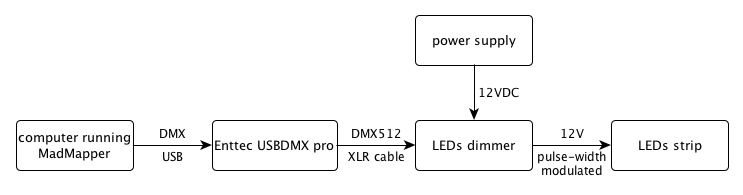

所有這一切都有點抽象，所以這裡是一個曲線圖來概括操作理論。
With USB :
With Art-net/Ethernet :
