位於洛杉磯微軟劇院的多功能的互動休息室-TouchDesigner

為了實現一個引人入勝的“故事製造”體驗,實力派新創工作室VolvoxLabs在洛杉磯市中心的微軟影院休閒室以無縫編織技術建立了由四個區塊組成的多功能體驗區。

VolvoxLabs運用TouchDesigner作為休息室的核心中樞,使用它來控制數據流和四個參與區塊所需元素的自動化。 TouchDesigner也作為內容管理系統,用於影像投射和播放,生成設計,機器人元素控制和照明控制。

在這個精心打造的互動空間其技術目標是喚醒感官,使人類互動成為“藝術的媒介,探索和讚頌思想的演變,反過來在微軟劇院之外塑造技術並激發創造力。”
微軟劇院休息室的四個常設互動裝置全部由TouchDesigner完全控制和運行。 VVOX創始人兼總監Kamil Nawratil進一步表示:“除了極少數渲染場景外,其他皆是即時的圖形,我們還通過自定義界面讓劇場經理和管理人員通過平板電腦控制每一項裝置,TouchDesigner特別適用於這個多工系統,因為我們不必使用Crestron或類似的設備在每台服務器和五台Barco投影儀上切換開關狀態,只要一台平板電腦即可通過TouchDesigner使用Python,magic packets和JSON控制整個展演休息室空間。“

MOMENTUM |動力學雕塑

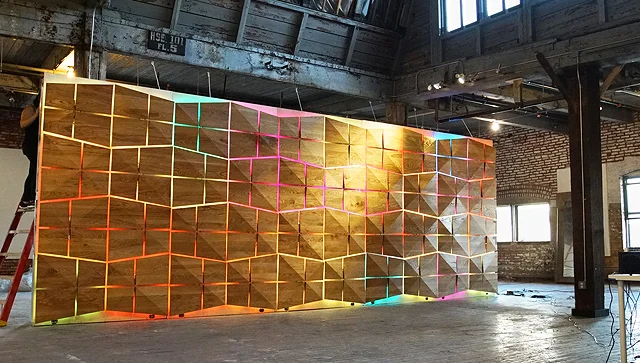

受微軟標誌啟發,Momentum由160個木製瓷磚,80個Ultramotion電機和10個微控制器(Arduino板)組成。宏偉的立面使用Kinect傳感器,能夠響應人體運動的波動和照亮不同的顏色。效果令人著迷!

大約1000平方英尺的灰木進行CNC銑床(電腦數控),內部創建160片木瓦。所有驅動運動和光線的技術都直接嵌入30'x 9'外觀。

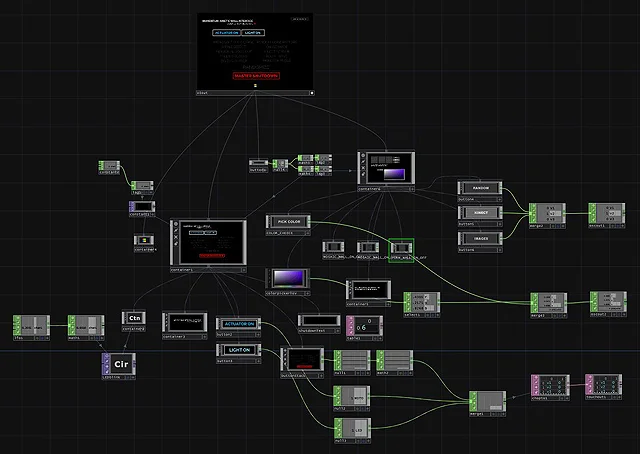

Momentum Kinetic牆通過內建TouchDesigner的界面進行控制,該界面在Microsoft Surface平板電腦上工作,允許影院人員操作牆的所有功能,包括平板電腦上所有LED,馬達位置和運動模式的顏色。

此外,我們還在平板電腦裡建立與所有電腦和投影機之間的通信連結。我們啟用magic packets來控制來開/關機器,向投影機發送JSON訊息。 TouchDesigner在這裡發揮非常大的效果:簡單地加載資料庫,突然我們有我們自己的Crestron系統!

Kamil Nawratil:我們對休息室入口處的'Momentum機器人牆感到特別自豪。這是您沿著自動扶梯往下看的第一個東西,它是一個傑作!

在Momentum中,我們在移動門面內部嵌入了80個電機,交互式LED和定制PCB。由於與TouchDesigner的Arduino和DMX Out進行串行通信,所有操作都非常順利。

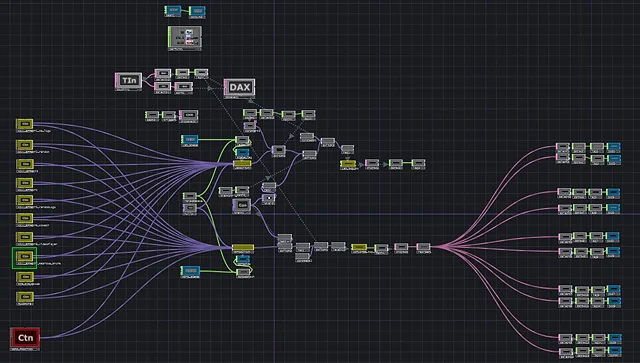

在我們的TouchDesigner網路中,所有內容都始於一個紋理,一個20 x 4的簡單網格(與牆體的電機佈局相同),用於驅動電機驅動距離的值。同一個網格也轉換為通道和RGB值,並發送到LED。這個非常小的設置讓我們快速迭代不同的動力學運動

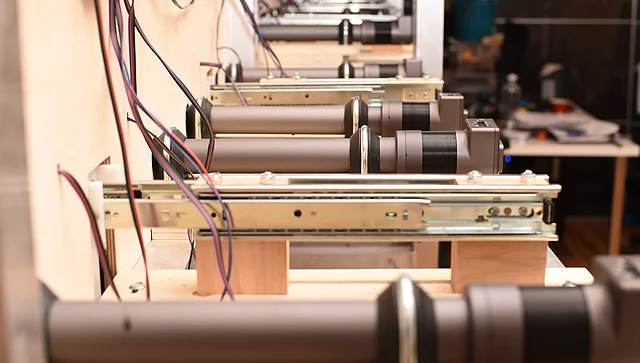

80 UltraMotion,Servo Cylinder無刷DC機電致動器驅動機器人牆。

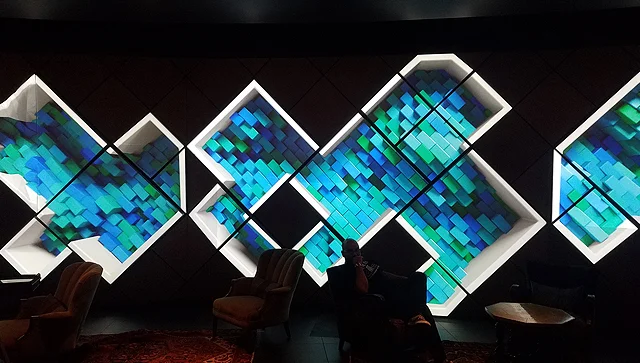

FORM |投影測繪經驗

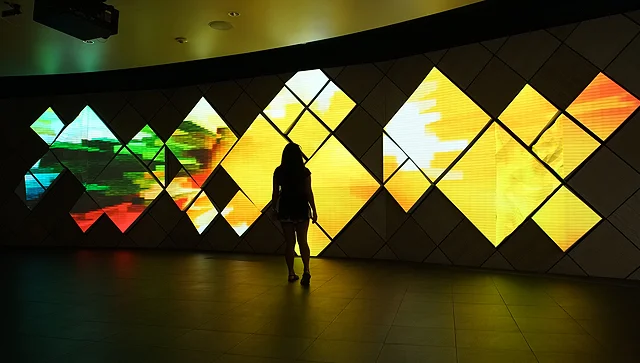

這種數位化製作的牆壁被用作影像映射表面,其內容使用高流明投影儀進行映射和投影。 結構牆面還使用Kinect傳感器捕捉用戶移動並驅使基於用戶運動自發動畫的生成內容進行互動。
KN:投影在結構牆上的金剛石壁作為動力學壁圖案的延續。我們使用TouchDesigner內置界面為員工構建了一個定制的CMS,通過拖放剪輯播放功能顯示映射牆的內容。這允許動態文件分配,並且使工作人員能夠更換整個牆的內容,操縱內容從大和/或小鑽石開始,等等。它功能強大,直觀,給員工全面的內容控制。

DAVINCI |照片展台體驗

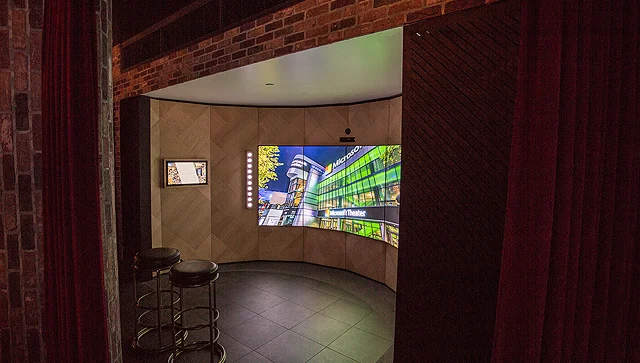

KN:達芬奇是“共享文檔”體驗的一部分。我們稱之為達芬奇,因為它可以做許多事情,如顯示內容和影片,拍照並像數位綠幕一樣。
增加的技巧是Kinect的RGB圖像在低光照條件下表現不佳,因此我們構建了用DSLR聚焦透鏡視角的功能。

實質上,我們在數位單眼相機上拍攝高分辨率照片,並將其與Kinect深度完美匹配,以獲得數位綠幕效果。校准在TouchDesigner之外完成,並產生用於通過GLSL處理立體圖像的固有數據。非常感謝Vincent Houze加入與他的OpenCV知識。

Mosaic Mural|一個不斷發展的數字帆布

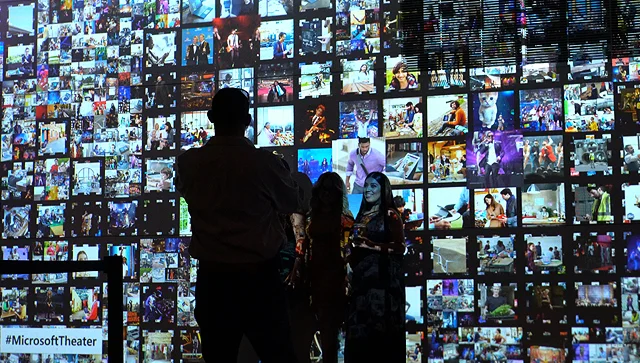

KN:馬賽克壁畫裝置顯示在照相亭中拍攝的最近照片的回放。隨著新照片收到“瓷磚重新洗牌”進行動畫。在網絡內部,我們使用Texture 3D TOP加載所有文件,並將它們顯示為矩形實例上的紋理。大約有1700張圖片上傳並顯示在各種網格中。

TouchDesigner是我們的核心中樞,控制數據流和休息室內許多元素的自動化。對於這個特定的項目,我們將它用作CMS,用於影像映射和回放,生成設計,機器人元素控制和照明控制。TouchDesigner是如此廣泛,似乎沒有它無法處理的任務!
VolvoxLabs於2012年由Kamil Nawratil成立。該工作室首先開始創建全面服務內容解決方案。接著VVOX很快得開始在現場表演和定制動力雕塑中創建響應式系統。

擁有多學科的流程使該工作室能夠開展廣泛的工作項目。 VVOX在布魯克林擁有生產基地。該基地能夠處理所有類型的製造,包括大型互動夾具,機械和電子元件以及動力工程系統。

VVOX持續的與美國的許多項目以及世界各地的客戶合作,重點是為所有事情提供更多的運動,生活和行動。
credit
客戶:Microsoft / AEG / Microsoft Theatre
以上照片皆來自Microsoft所擁有。

VVOX團隊:
創意總監:Kamil Nawratil
技術指導/ TouchDesigner開發:Kamil Nawratil
TouchDesigner開發和Kinect集成:Javier Cruz
動力雕塑動力學技術圖紙:Miron Nawratil
鉛物理計算和製造:Zyia Zhang
電氣工程:Bill Bowen
物理計算和製作助理:Jason Rabie
製作:Hannah Fink
TouchDesigner對數字馬賽克壁畫的影響:Vincent Houze
TouchDesigner對形式投影的影響:Shuvashis Das
物理計算助手:Danara Sarioglu
項目管理:Pa Her
Momentum紀錄片視頻:NORTH + NOMAD
